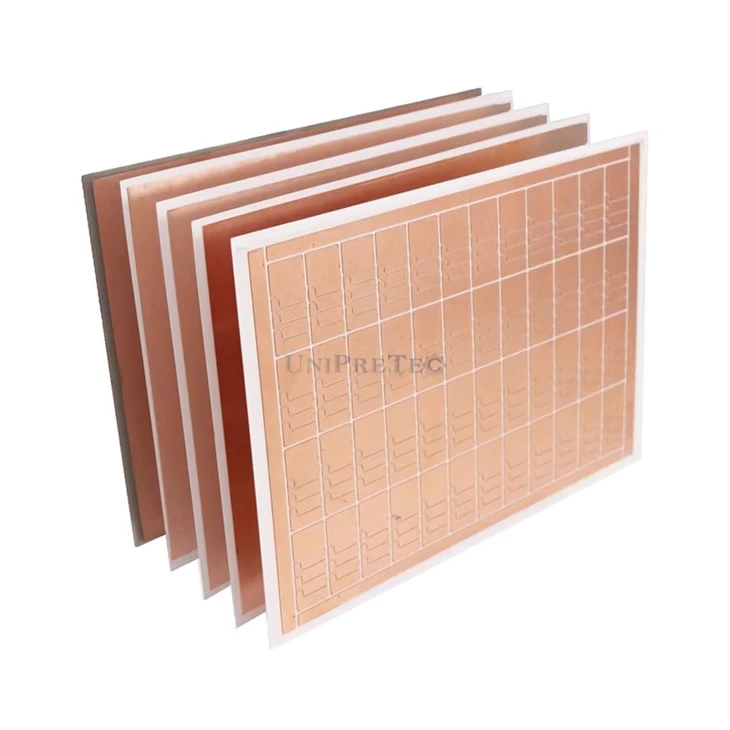

Sustrato cerámico de cobre de enlace directo

Un sustrato cerámico de cobre de enlace directo (DBC), también conocido como placa de circuito cerámico o sustrato cerámico de metal, es un tipo especializado de sustrato electrónico que se utiliza en aplicaciones de electrónica de potencia. Está diseñado para disipar eficientemente el calor generado por componentes electrónicos, lo que lo hace particularmente útil en aplicaciones donde están involucradas altas densidades de potencia. A continuación se detallan algunas características y características clave de un sustrato cerámico de cobre de unión directa.

Composición del material

- Capa Cerámica

El material base suele ser una cerámica de alta conductividad térmica, como óxido de aluminio (Al2O3) o nitruro de aluminio (AlN). Estas cerámicas proporcionan una excelente estabilidad térmica y aislamiento eléctrico.

- Capa de cobre

En uno o ambos lados de la cerámica se adhiere una capa de cobre de alta pureza. Esta capa de cobre sirve como conductor eléctrico y también actúa como disipador de calor.

Proceso de unión directa
La capa de cobre se une directamente al sustrato cerámico mediante un proceso de alta temperatura y alta presión. Esto asegura una interfaz fuerte y térmicamente eficiente entre las capas de cobre y cerámica.

Ventajas

Alta conductividad térmica

Los sustratos DBC tienen una excelente conductividad térmica debido a la unión directa entre las capas de cobre y cerámica. Esto permite una disipación eficiente del calor de los componentes electrónicos.

Aislamiento electrico

El material cerámico proporciona aislamiento eléctrico, lo que permite la integración de componentes de alta potencia y alta frecuencia en el mismo sustrato.

Estabilidad mecánica

El proceso de unión directa crea una estructura mecánicamente estable que puede soportar ciclos térmicos y tensiones mecánicas.

Aplicaciones

Electrónica de potencia

Los sustratos DBC se utilizan ampliamente en módulos electrónicos de potencia, como transistores bipolares de puerta aislada (IGBT), diodos de potencia y tiristores. Son esenciales para aplicaciones como variadores de motor, inversores y convertidores.

Iluminación LED

Se utilizan como sustratos para módulos LED de alta potencia donde la gestión térmica eficiente es crucial.

Electrónica automotriz

Los sustratos DBC encuentran aplicaciones en sistemas de energía de vehículos eléctricos y otros dispositivos electrónicos automotrices.

Consideraciones de diseño

- Grosor de la capa

El espesor de las capas de cerámica y cobre se puede adaptar a los requisitos de aplicación específicos.

- Patrones de trazas de cobre

La capa de cobre se puede modelar para crear pistas conductoras y almohadillas para montar componentes electrónicos.

- Accesorio de matriz

Los dispositivos semiconductores normalmente se unen a la capa de cobre mediante soldadura u otros materiales de alta conductividad térmica.

Consideraciones de costos

Los sustratos DBC tienden a ser más caros que las placas de circuito impreso (PCB) estándar debido a los materiales especializados y los procesos de fabricación involucrados.

Los sustratos cerámicos de cobre de unión directa desempeñan un papel fundamental en el avance de la tecnología de la electrónica de potencia, permitiendo mayores densidades de potencia y sistemas electrónicos más eficientes. Son componentes esenciales en industrias donde se requiere electrónica de potencia de alto rendimiento.
